單列圓柱滾子軸承

  單列圓柱滾子軸承通常是只受徑向力，與同尺寸球軸承相比，徑向承載能力增強1.5-3倍，剛性好、耐沖擊，它特別適用于剛性支承的、又支承短軸、受熱伸長而引起軸向位移的軸和安裝拆卸需要分離型軸承之機器附件。主要用于大型電機、機床主軸、發動機前后支承軸、火車客車車箱軸[1]支承、柴油機曲軸、汽車拖拉機變速箱等。

  單列圓柱滾子軸承組成及作用
  單列圓柱滾子軸承，包括外圈、內圈鎖緊圈和保持架。外圈的外壁面中間設有環形應力槽，外圈的外壁上有多個環形鎖緊槽，鎖緊圈的形狀和大小與環形鎖緊槽的形狀和大小相適應。環形鎖緊槽內裝設有鎖緊圈。外圈內壁的環面上與應力槽相對應部位設有環形保持架引導槽。本實用新型具有組裝方便、承載負荷大，極限轉速高、穩定性強、使用壽命長等優點。

發送詢價 在線咨詢

型號	原代號
NU1020	32120
N220	2220
NF220	12220
NU220	32220
NJ220	42220
NU2220	32520
NJ2220	42520
N2320	2620
NU2320	32620
NJ2320	42620
N420	2420
NU420	33420
NJ420	42420
N1021	2121
NF1021	12121
NU1021	32121
N221	2221
NJ221	42221
N221E	2221E
NU221E	32221E
NJ221E	42221E
NUP221E	92221E
N321E	2321E
NU321E	32321E
NJ321E	42321E
N421	2421
NU421	32421
N1022	2122
NU1022	32122
N222	2222

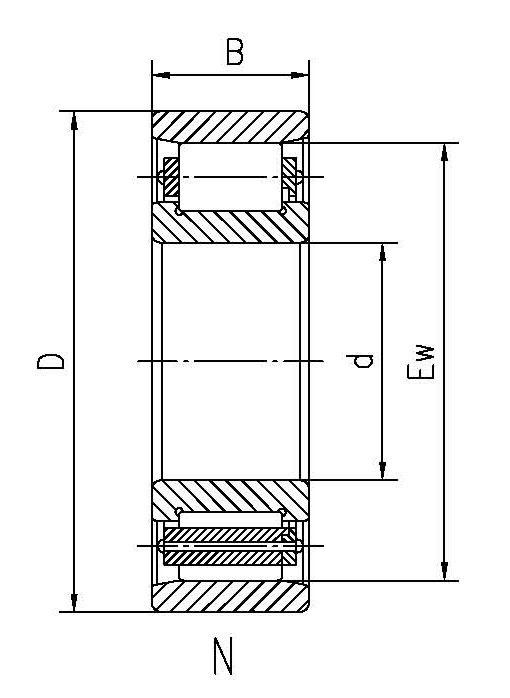

外形尺寸							基本負荷(KN)		極限轉速(r/min)		重量(KG)	斜擋圈號
d	D	B	B1	Rsmin	R1smin	Fw(Ew)	動	靜	Old_spec	Designations	重量(KG)	斜擋圈號
100	150	24	-	1.5	1.1	113	85	110	4300	5000	1.5	-
100	180	34	-	2.1	2.1	160	190	260	3200	3800	3.45	-
100	180	34	-	2.1	2.1	160	190	260	3200	3800	3.55	-
100	180	34	10	2.1	2.1	120	190	260	3200	3800	3.52	HJ220
100	180	34	10	2.1	2.1	120	190	260	3200	3800	3.61	HJ220
100	180	46	10	2.1	2.1	120	260	385	3200	3800	5.2	HJ2220
100	180	46	10	2.1	2	120	260	385	3200	3800	5.6	HJ2220
100	215	73	-	3	3	185.5	435	625	2400	3000	13.1	-
100	215	73	13	3	3	129.5	435	625	2400	3000	13.2	HJ2320
100	215	73	13	3	3	129.5	435	625	2400	3000	13.5	HJ2320
100	250	58	-	4	4	211	460	590	2400	3000	15.4	-
100	250	58	16	4	4	139	460	590	2400	3000	15.5	HJ420
100	250	58	16	4	4	139	460	590	2400	3000	15.9	HJ420
105	160	26	-	2	1.1	145.5	110	170	4000	4800	1.85	-
105	160	26	-	2	1.1	145.5	110	170	4000	4800	1.9	-
105	160	26	-	2	1.1	119.5	110	170	4000	4800	1.9	-
105	190	36	-	2.1	2.1	168.8	210	285	3000	3600	4.33	-
105	190	36	10	2.1	2.1	126.8	210	285	3000	3600	4.5	HJ221
105	190	36	-	2.1	2.1	173	240	300	3000	3600	3.95	-
105	190	36	10	2.1	2.1	125	240	300	3000	3600	4	HJ221E
105	190	36	10	2.1	2.1	125	240	300	3000	3600	4.1	HJ221E
105	190	36	-	2.1	2.1	125	240	300	3000	3600	4.2	-
105	225	49	-	3	3	201	415	525	2200	2800	10.5	-
105	225	49	13	3	3	133	415	525	2200	2800	10.6	HJ321E
105	225	49	13	3	3	133	415	525	2200	2800	10.7	HJ321E
105	260	60	-	4	4	220.5	510	655	2200	2800	17.2	-
105	260	60	16	4	4	144.5	510	655	2200	2800	18	HJ421
110	170	28	-	2	1.1	155	130	195	3800	4500	2.31	-
110	170	28	-	2	1.1	125	130	195	3800	4500	2.32	-
110	200	38	-	2.1	2.1	178.5	245	335	2800	3400	5.02	-
